перегрузочная характеристика плавкой вставки типа а
- перегрузочная характеристика плавкой вставки типа а
-
перегрузочная характеристика плавкой вставки типа а
Кривая зависимости времени, в течение которого плавкая вставка типа а должна быть способна проводить ток, не повреждаясь от него (см. 8.4.3.4 и рисунок 2).

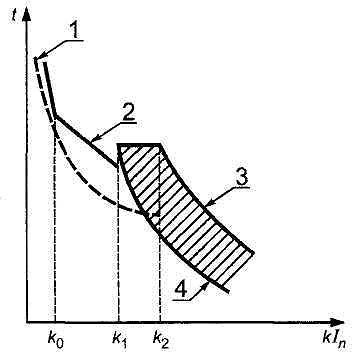

Рисунок 2 — Перегрузочная и времятоковая характеристики плавких вставок типа а
1 — времятоковая характеристика отключения подсоединенного коммутационного аппарата для защиты от сверхтоков;
2 — перегрузочная характеристика;
3 — характеристика отключения;
4 — преддуговая характеристика
Перегрузочная характеристика между k0´In и k1´Iп соответствует постоянному значению I2t.
[ГОСТ Р 50339.0-2003 (МЭК 60269-1-98)]
перегрузочная характеристика плавкой вставки типа а
Зависимость времени от тока, в течение которого плавкая вставка типа а пропускает этот ток без повреждения.
[
ГОСТ 17242-86]
Справочник технического переводчика. – Интент.
2009-2013.
